您當前位置: 產品中心冶金閥門電動推桿盲板閥

F9T43X電動推桿盲板閥

產品概況

產品型號：F9T43X
公稱通徑：DN300~2000mm
公稱壓力：PN0.05~0.25MPa
適用溫度：≤300℃
適用介質：煤氣及有毒、有害、易燃?xì)怏w
主要材料：碳鋼、不銹鋼、硅橡膠
驅動方式：電動、液動、氣動、電液動
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

F9T43X電動推桿盲板閥產品詳情

一、F9T43X電動推桿盲板閥產品概述
百鋼閥門集團生產銷售的F9T43X電動推桿盲板閥又名電動推桿扇形眼鏡閥，電動推桿扇形翻板，主要由左閥體、右閥體、閥桿、閘板、密封圈、電動推桿等零件組成，并由底座、支撐柱構成一個剛性結構體。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設置閘板上，易于維護時更換密封圈，橡膠密封圈鑲鉗在閘板上。電動推桿盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

二、F9T43X電動推桿盲板閥產品特點

1、閥門在開關過程中，門板密封圈無磨損現象，密封性能穩定且密封圈易更換。

2、傳動運用連桿機構原理，結構簡單適用于環境苛刻的工作場地，傳遞行程準確并使夾緊機構的三處夾緊點的夾緊力均勻。

3、考慮到盲板閥的結構特點，對盲板閥兩處密封薄弱處進行剛性加強處理，使密封性能更加可靠。

4、電動推桿定位采用新型的電感電器，減少在發訊時可能產生不必要的火花，使用更安全。

5、由于煤氣流動時，容易對閥中的不銹鋼伸縮波紋管有沖刷磨損現象，本閥在設計時在管路里腔波紋管導流套采用耐磨性能好的16Mn鋼板同時增加其厚度。

6、密封圈材質選用耐高溫和耐煤氣較好的氟橡膠。

三、F9T43X電動推桿盲板閥適用范圍

F9T43X電動推桿盲板閥是按GB6222《工業企業煤氣安全規程》的有關標準同時消化吸收國內外技術基礎上，自行研制開發的新一代產品，主要應用于各工礦企業，環境保護等行業的煤氣、空氣、煙氣等氣體介質管路中，作為切斷各種有毒、有害的可靠裝置。

四、F9T43X電動推桿盲板閥工作原理

首先電動夾緊推桿通過電機驅動，將推力經過曲柄直接作用在主動夾緊螺紋閥桿上，使其旋轉并通過連桿機構使三根螺紋閥桿做同步旋轉，帶動各自相應的左、右閥桿螺母，使左閥體和中閥體在壓縮波紋管的同時以閥板為中心的相對移動，使門板密封圈完全脫離兩閥體密封圈。再啟動電動行走推桿推力將門板的盲圈和通圈更換，電動夾緊推桿再次動作，將夾緊門板橡膠密封圈，從而達到閥門密封。門板是由盲板和通圈組成，當加緊機構松開后門板旋轉變換位置即可實現閥門開關。

五、F9T43X電動推桿盲板閥技術參數

公稱壓力PN(MPa)	0.25	0.15	0.10	0.05
密封試驗壓力(MPa)	0.275	0.165	0.11	0.055
強度試驗壓力(MPa)	0.375	0.225	0.15	0.075
驅動源	電動裝置
適用溫度(℃)	丁腈橡膠		硅橡膠	氟橡膠
適用溫度(℃)	-20-100		-20-200	-20-300
適用介質	煤氣等有毒,有害氣體
啟閉時間(S)	≤ 60
主要零部件材料	閥體,閘板為碳鋼;絲桿為合金鋼;螺母為錳銅合金,球墨鑄鐵;伸縮器為不銹鋼

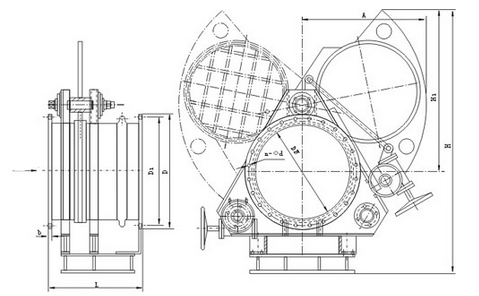

六、F9T43X電動推桿盲板閥規格尺寸

公稱通徑DN（mm）	外形尺寸
公稱通徑DN（mm）	D	D1	b	n-φd	L
300	440	395	18	12-φ22	500
350	490	445	18	12-φ22	600
400	540	495	24	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	26	20-φ22	600
600	755	705	26	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	35	24-φ30	800
900	1075	1020	35	24-φ30	800
1000	1175	1120	35	28-φ30	800
1100	1275	1220	35	36-φ30	800
1200	1375	1320	35	32-φ30	800
1300	1475	1420	35	36-φ30	800
1400	1575	1520	35	36-φ30	800
1500	1675	1620	35	36-φ30	850
1600	1790	1730	35	40-φ30	850
1800	1990	1930	35	44-φ30	1100
2000	2190	2130	35	46-φ30	1100

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的F9T43X電動推桿盲板閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
