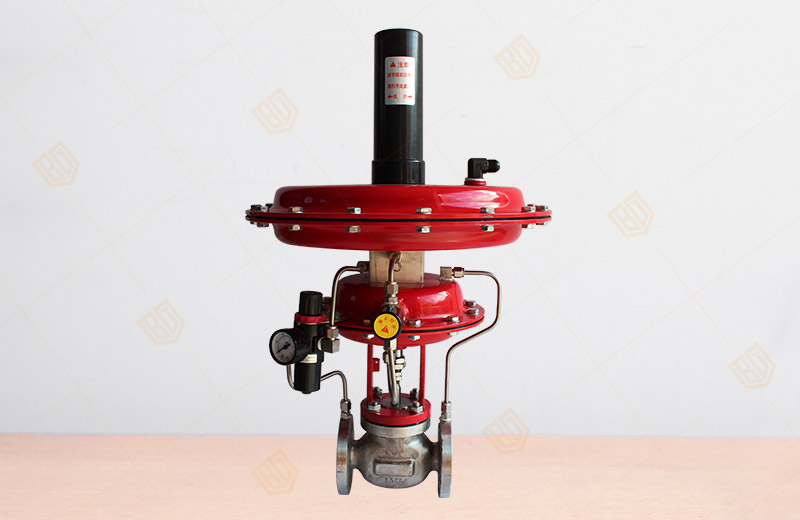

ZZDQ供氮裝置(氮封閥)

產品概況

產品型號：ZZDQ
公稱通徑：DN20~150mm
公稱壓力：PN1.0~1.6 MPa
主要材質：HT200、ZG230～450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊
法蘭標準：GB9113-88
法蘭密封面型式：凸面

ZZDQ供氮裝置(氮封閥)產品詳情

ZZDQ供氮裝置(氮封閥)產品概述：

百鋼閥門集團生產銷售的ZZDQ供氮裝置(氮封閥)調壓閥無需外加能源，利用被調介質自身能量為動力源。自動控制閥門介質流量，使閥后壓力保持恒定的壓力穩定裝置。現已廣泛應用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。
閥特點：控制精度高，可比一般ZZY型直接操作型調壓閥高一倍左右。調節壓差比大（如閥前0.8MPa、閥后0.001MPa）特別適合微壓氣體控制。
壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。

ZZDQ供氮裝置(氮封閥)零件資料:

閥體、閥蓋：HT200、ZG230～450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13

1、主閥
2、主閥閥芯
3、主閥執行機構
4、節流閥
5、減壓閥
6、指揮器閥芯
7、檢測機構
8、預設彈簧
9、指揮器

技術參數：

公稱通徑 DN(mm)	20			25	40		50	80		100	150
閥座直徑 (mm)	6	15	20	25	32	40	50	65	80	100	125	150
額定流量系數 KV	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力調節范圍 Kpa	0.5~7 5~20 15~50 30~150
公稱壓力 PN(MPa)	1.0 1.6
被調介質溫度 ( ℃ )	-20~90
流量特性	快開
調節精度 (%)	≤ 3
執行機構薄膜有效面積 (cm 2 ）	200				280				400
允許泄漏量	符合 ANSIB16.104-1976 IV 級

ZZDQ供氮裝置(氮封閥)規格重量：

◆外形尺寸

公稱通徑 (DN)	20	25	32	40	50	65	80	100	125	150
法蘭端面距 (L)	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H1	330	330	350	350	360	430	440	450	520	650
φ	310								400
D	105	115	140	150	165	185	200	220	250	285
D 1	75	85	100	110	125	145	160	180	210	240
D 2	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18			8-22

ZZDQ供氮裝置(氮封閥)連接標準：

◆連接尺寸及標準
法蘭標準：GB9113-88；
法蘭密封面型式：凸面；
信號接口：內螺紋M16X1.5；
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、JPI等標準。

◆訂貨須知
訂貨時請用戶提供以下資料：
·調壓閥名稱、型號
·公稱通徑
·公稱壓力（MPa）
·介質名稱
·工作壓力及范圍
·閥體材質
·其他特殊要求

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZZDQ供氮裝置(氮封閥)性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
