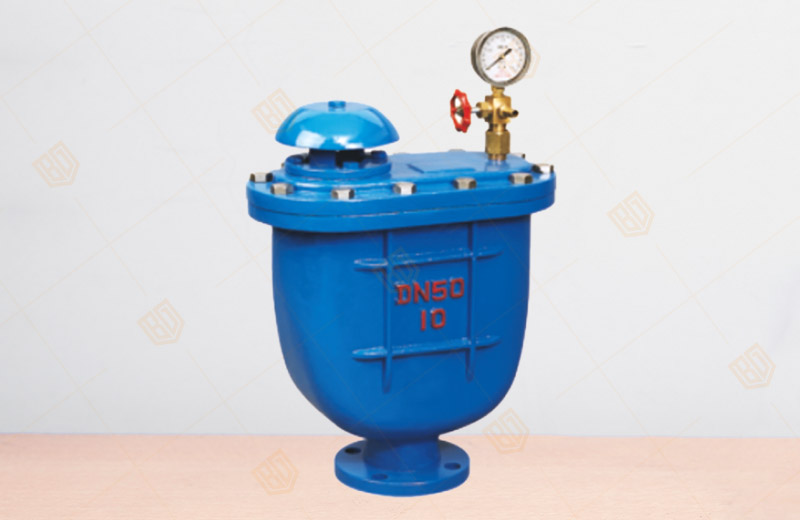

CARX復合式排氣閥
產品概況
產品型號：CARX
公稱壓力：PN1.0~1.6MPa
公稱通徑：DN20~100mm
適用介質：水、油等非腐蝕性液體
適用溫度：0~100℃
主要材質：HT200、SUS 304
試驗標準：GB/T13927、API598
CARX復合式排氣閥作用原理:
百鋼閥門集團生產銷售的CARX復合式排氣閥當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
CARX復合式排氣閥結構與用途:
CARX復合式排氣閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。
CARX復合式排氣閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
CARX復合式排氣閥零件材質：
| 序 號 | 名 稱 | 材 質 |
| 1 | 閥 體 | HT200 |
| 2 | 閥 蓋 | HT200 |
| 3 | 浮 球 | SUS 304 |
| 4 | 杠桿架 | 鑄銅ZH59 |
| 5 | 桿 | 鑄銅ZH59 |
| 6 | 塞 頭 | 丁睛橡膠NBR |
CARX復合式排氣閥主要外形及連接尺寸：
| 型 號 |
公稱通徑 DN（mm） |
尺 寸 | ||||||
| H | L | L1 | D | D1 | D2 | z-φd | ||
|
CARX-1.0 CARX-1.6 |
20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
| 25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 | |
| 50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 | |
| 80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 | |
| 100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 | |
CARX復合式排氣閥每小時排氣量表：
| 規格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小時 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CARX復合式排氣閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
