J41F46襯氟截止閥
產品概況
產品型號：J41F46
公稱通徑：DN15~350mm
壓力等級：0.6、1.0、1.6MPa
適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216
J41F46襯氟截止閥產品概述
百鋼閥門集團生產銷售的J41F46襯氟截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
J41F46襯氟截止閥產品用途
J41F4襯氟截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
J41F46襯氟截止閥閥門測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
J41F46襯氟截止閥主要材料
閥體：鑄鐵、碳鋼 不銹鋼 閥蓋：鑄鐵、碳鋼 不銹鋼 襯里：氟塑料
閥瓣：碳鋼 、不銹鋼，完全包覆氟塑料 閥桿：碳鋼、不銹鋼，部分包覆氟塑料 手輪：鑄鐵、碳鋼

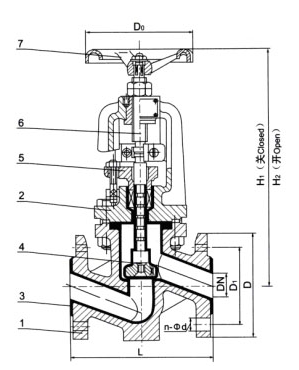

J41F46襯氟截止閥部件列表
1、閥體、2、閥蓋3、閥體4、閥瓣5、壓蓋子6、閥桿7、手柄
|
DN |
PN | 工作壓力 | L | D | D1 | n-Фd | H1 | H2 | D0 | 質量 |
|
15 |
1.6 1.0 |
1.6 |
130 |
95 |
65 |
4-14 |
225 |
240 |
100 |
4 |
|
20 |
150 |
105 |
75 |
4-14 |
230 |
250 |
100 |
6 |
||
|
25 |
160 |
115 |
85 |
4-14 |
264 |
288 |
120 |
8 |
||
|
32 |
180 |
140 |
100 |
4-18 |
272 |
296 |
120 |
10.5 |
||
|
40 |
200 |
150 |
110 |
4-18 |
300 |
325 |
140 |
16.5 |
||
|
50 |
230 |
165 |
125 |
4-18 |
321 |
346 |
140 |
18 |
||
|
65 |
290 |
185 |
145 |
4-18 |
366 |
396 |
160 |
26 |
||
|
80 |
310 |
200 |
160 |
6/2-18 |
400 |
438 |
200 |
36.5 |
||
|
100 |
350 |
220 |
180 |
6/2-18 |
476 |
517 |
280 |
58 |
||
|
125 |
1.0 |
400 |
250 |
210 |
6/2-18 |
530 |
560 |
280 |
64 |
|
|
150 |
480 |
285 |
240 |
6/2-22 |
650 |
605 |
320 |
85 |
||
|
200 |
495 |
340 |
295 |
6/2-22 |
650 |
770 |
360 |
155 |
||
|
250 |
0.6 |
622 |
395 |
350 |
8/4-22 |
690 |
810 |
400 |
243 |
|
|
300 |
698 |
445 |
400 |
8/4-22 |
730 |
845 |
400 |
295 |
||
|
350 |
787 |
505 |
460 |
12/4-22 |
|
|
|
|
